外加劑對(duì)純鋁酸鈣耐火水泥性能的影響
為了滿足純鋁酸鈣耐火水泥在澆注料、不定型耐火材料中凝結(jié)時(shí)間的要求,因此需要添加一些外添加劑，如CaCl2、無(wú)水Na2SO4、硼酸、酒石酸、小蘇打等。它們主要是通過(guò)影響水泥的水化速度的快慢、水泥一水體系的凝聚過(guò)程以及外加水等因素起作用。

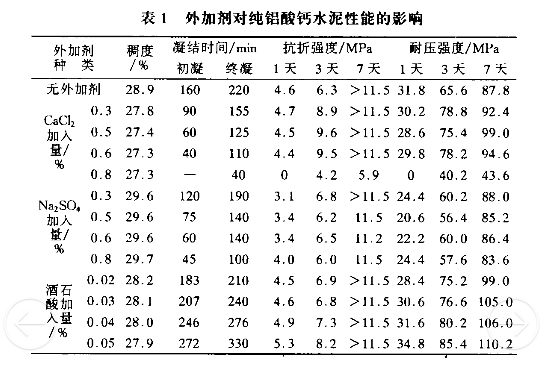

試驗(yàn)所用的CaCl2和無(wú)水Na2SO4是比較常用的促凝劑，酒石酸是較好的緩凝劑。它們對(duì)純鋁酸鈣水泥的影響見(jiàn)表1的結(jié)果。
1、隨CaCl2摻加量的增加，凝結(jié)時(shí)間逐漸縮短，摻加量在0.5%左右時(shí),初凝時(shí)問(wèn)的增加，能縮短2h左右,對(duì)水泥養(yǎng)護(hù)度基本沒(méi)有影響。3天、7天后的耐壓強(qiáng)度提高。
2、CaCl2增加到0.8%時(shí)，會(huì)使制品表面出現(xiàn)大的成型裂紋，強(qiáng)度下降很大，且初凝太快，時(shí)間無(wú)法測(cè)出，因此這樣的加入量不可取。
3、加水量隨著CaCl2增加而減少，而Na2SO4加入后，加水量有所增加說(shuō)明CaCl2有一定的堿水性能，對(duì)澆注料的施工已有益處。
4、隨著Na2SO4加入量的增加，凝結(jié)時(shí)間縮短，對(duì)強(qiáng)度沒(méi)有太大影響。
5、由于CaCl2易吸潮，給生產(chǎn)帶來(lái)了一定的困難，因而在不要求強(qiáng)度提高的前提下，生產(chǎn)中一般都使用Na2SO4做促凝劑。
6、隨著酒石酸加入量的增加，凝結(jié)時(shí)間延長(zhǎng)，水泥的需水量下降，3天和7天的耐壓輕度大大的提高。
7、硼酸加入后凝結(jié)時(shí)間不穩(wěn)定，緩凝的效果也不明顯。在此不做詳細(xì)的敘述。
總之，無(wú)水硫酸鈉對(duì)純鋁酸鈣水泥具有較好的促凝左右，并且對(duì)強(qiáng)度影響很小。酒石酸對(duì)純鋁酸鈣水泥不僅能起到緩凝左右，同時(shí)還要提高強(qiáng)度的左右，作為緩凝劑一般的加入量為0.04%~0.05%
